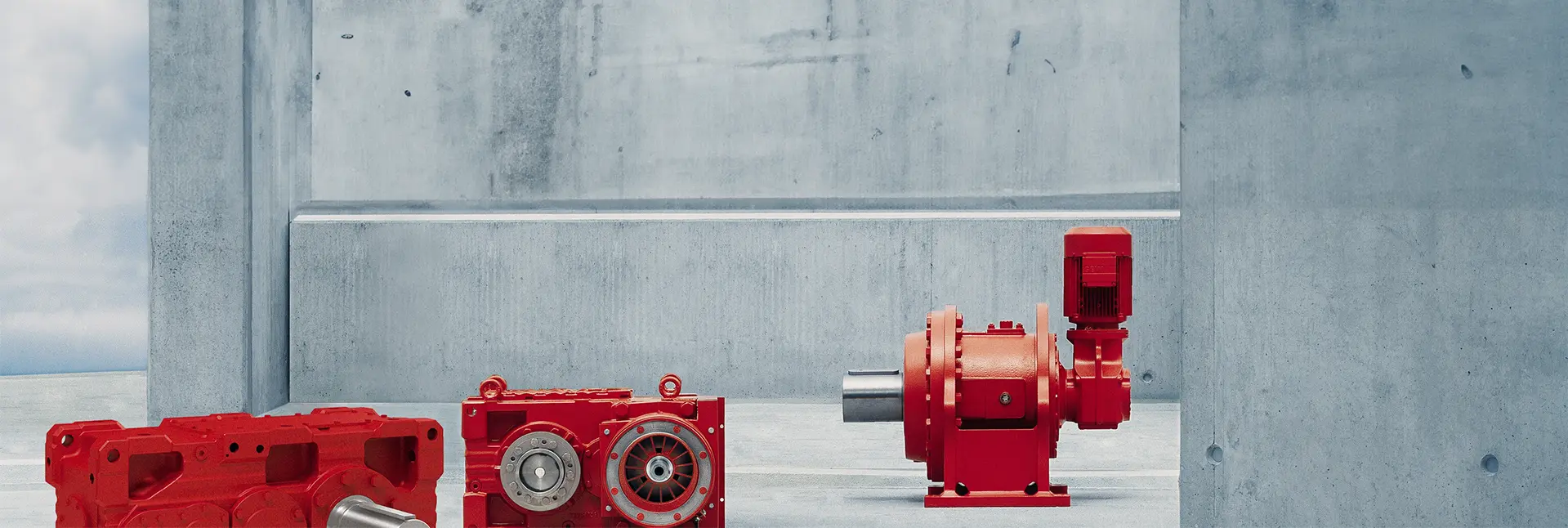

Από τον τροχό και τις πρώτες μηχανικές κατασκευές μέχρι τις σύγχρονες αυτοματοποιημένες γραμμές παραγωγής, τα συστήματα μετάδοσης κίνησης αποτελούν βασικό κομμάτι της βιομηχανικής εξέλιξης. Χάρη σε αυτά, η ισχύς μεταφέρεται με ακρίβεια και αξιοπιστία εκεί όπου χρειάζεται, εξασφαλίζοντας την ομαλή λειτουργία κάθε μηχανής.

Σήμερα, ένα ολοκληρωμένο σύστημα μετάδοσης κίνησης μπορεί να περιλαμβάνει ηλεκτροκινητήρες, ηλεκτρομειωτήρες, μειωτήρες, κόπλερ, ιμάντες, τροχαλίες, αλυσίδες, γρανάζια και πολλά ακόμη μηχανικά στοιχεία που συνεργάζονται για τη μετάδοση της κίνησης και της ροπής.

Συνεχίστε την ανάγνωση για να μάθετε τι είναι η μηχανική μετάδοση ισχύος, ποια στοιχεία την αποτελούν και γιατί αποτελεί θεμελιώδες μέρος κάθε σύγχρονης βιομηχανικής εγκατάστασης.

Τι είναι η μηχανική μετάδοση ισχύος;

Η μηχανική μετάδοση ισχύος είναι η διαδικασία μεταφοράς της παραγόμενης ενέργειας από την πηγή της στο σημείο όπου απαιτείται η εκτέλεση ενός έργου. Αυτό επιτυγχάνεται μέσω μηχανικών στοιχείων, όπως άξονες, σύνδεσμοι, γρανάζια, ιμάντες και άλλων εξαρτημάτων που συνεργάζονται για την ασφαλή και αποδοτική μετάδοση της κίνησης.

Μπορεί να σας ενδιαφέρει: Μέρη ηλεκτροκινητήρα – μοτέρ: Χαρακτηριστικά & πλεονεκτήματα

Γιατί χρειαζόμαστε μηχανική μετάδοση ισχύος;

Υπάρχουν πολλοί τρόποι παραγωγής ενέργειας, αλλά μερικές φορές δεν είναι δυνατή η παραγωγή ενέργειας όπου χρειάζεται ή στη σωστή μορφή, κατεύθυνση ή μέγεθος.

Ως εκ τούτου, οι ηλεκτρικές και μηχανικές μεταδόσεις ισχύος είναι ζωτικής σημασίας για κάθε σχεδιασμό προϊόντων μηχανικής. Αυτό το άρθρο αφορά αποκλειστικά τη μηχανική μετάδοση ισχύος και τα στοιχεία της, εξαιρουμένης της ηλεκτρικής μετάδοσης ενέργειας

Η μηχανική μετάδοση ισχύος χρησιμοποιείται για να καλύψει διαφορετικές λειτουργικές ανάγκες σε μια βιομηχανική εφαρμογή. Συγκεκριμένα, συμβάλλει στα εξής:

• Μετατρέπει την παραγόμενη ενέργεια σε χρήσιμη μηχανική κίνηση.
• Μεταφέρει την ισχύ από την πηγή στο σημείο όπου απαιτείται.
• Προσαρμόζει την ταχύτητα, τη ροπή ή την κατεύθυνση της κίνησης.
• Μετατρέπει την περιστροφική κίνηση σε γραμμική και αντίστροφα, όταν απαιτείται από την εφαρμογή.

Πλεονεκτήματα συστημάτων μετάδοσης ισχύος

Ένα σωστά σχεδιασμένο σύστημα μετάδοσης κίνησης μπορεί να προσφέρει σημαντικά οφέλη σε κάθε βιομηχανική εγκατάσταση. Εκτός από την ομαλή λειτουργία του εξοπλισμού, συμβάλλει στη μείωση των βλαβών και στην αύξηση της συνολικής αποδοτικότητας της παραγωγής.

Τα βασικότερα πλεονεκτήματα είναι:

• Αύξηση της παραγωγικότητας.
• Μείωση του χρόνου διακοπής λειτουργίας.
• Βελτίωση της ενεργειακής απόδοσης.
• Μεγαλύτερη διάρκεια ζωής του εξοπλισμού.
• Μείωση του κόστους συντήρησης.
• Υψηλότερο επίπεδο ασφάλειας για τους χειριστές.

Μάθετε περισσότερα: Η μετάδοση κίνησης στην εφοδιαστική αλυσίδα τροφίμων

Τύποι μηχανικής μετάδοσης ισχύος

Οι τύποι μηχανικής μετάδοσης ισχύος διαφέρουν ανάλογα με τον τρόπο που μεταφέρουν την κίνηση και τη ροπή. Η επιλογή του κατάλληλου συστήματος εξαρτάται από τις απαιτήσεις της εφαρμογής, την ακρίβεια, την ταχύτητα και τις συνθήκες λειτουργίας.

Άξονες

Ένας μηχανικός άξονας είναι ένα στοιχείο μηχανικής μετάδοσης ισχύος που μεταφέρει ισχύ και περιστροφική κίνηση από τη μια συσκευή στην άλλη. Ο σωστός σχεδιασμός και η κατάλληλη επιλογή άξονα είναι ιδιαίτερα σημαντικά, καθώς επηρεάζουν άμεσα την αξιοπιστία, την ασφάλεια και τη διάρκεια ζωής ολόκληρου του μηχανικού συστήματος.

Υποεξαρτήματα όπως σύνδεσμοι, γρανάζια, τροχαλίες, αλυσοτροχοί κ.λπ. τοποθετούνται σε έναν άξονα για να μεταδίδουν ισχύ ή περιστροφή μέσω του κεντρικού τμήματος του εξαρτήματος που ονομάζεται πλήμνη μαζί με συσκευές συγκράτησης όπως σφήνες και πολύσφηνα. Η σύνδεση πρέπει να διασφαλίζει ότι μεταδίδεται το φορτίο, η ισχύς και η περιστροφή χωρίς ολίσθηση και εντός των απαιτήσεων ακρίβειας του σχεδιασμού.

Οι τύποι συνδέσεων και εξαρτημάτων που απαιτούνται για χρήση κατά μήκος του άξονα του άξονα υπαγορεύονται από τις λειτουργικές απαιτήσεις του προϊόντος και εξαρτώνται από τους ακόλουθους παράγοντες:

• Μεταδιδόμενη Ροπή
• Μέγεθος άξονα
• Ταχύτητα περιστροφής
• Κατεύθυνση περιστροφής

Κόπλερ

Τα κόπλερ, γνωστά και ως σύνδεσμοι αξόνων, χρησιμοποιούνται για τη σύνδεση δύο αξόνων με σκοπό τη μετάδοση της περιστροφικής κίνησης και της ροπής. Παράλληλα, σε πολλές εφαρμογές μπορούν να απορροφήσουν μικρές αποκλίσεις ευθυγράμμισης και κραδασμούς, προστατεύοντας τον υπόλοιπο εξοπλισμό.

Οι σύνδεσμοι μηχανικής μετάδοσης ισχύος χωρίζονται συνήθως σε δύο μεγάλες κατηγορίες:

• Άκαμπτος σύνδεσμος
• Εύκαμπτος σύνδεσμος

Οι άκαμπτοι σύνδεσμοι είναι απλοί, εύκολοι στο σχεδιασμό και σχετικά φθηνοί και απαιτούν ακριβή ευθυγράμμιση των αξόνων, ενώ οι εύκαμπτοι σύνδεσμοι μπορούν να προσαρμοστούν στην εκάστοτε διάταξη των αξόνων.

Μάθετε περισσότερα: Σύνδεσμοι κόμπλερ: Τι είναι – χαρακτηριστικά & πλεονεκτήματαα

Κοχλίες ισχύος

Ο κοχλίας ισχύος χρησιμοποιείται ως στοιχείο σύνδεσης μετάδοσης ισχύος σε μια μηχανή για τη μετατροπή της περιστροφικής κίνησης σε γραμμική. Η μεγάλη περιοχή ολισθαίνουσας επαφής μεταξύ των αρσενικών και θηλυκών τμημάτων των σπειρωμάτων της βίδας παρέχει ένα μεγάλο μηχανικό πλεονέκτημα μέσω της μικρής γωνίας σφήνας.

Οι κοχλίες ισχύος έχουν πολλές εφαρμογές, όπως σε γραμμική μετατόπιση ή ανύψωση, σε ολισθητήρες μηχανής σε μηχανισμούς διεύθυνσης με πρέσα, κ.λπ. Στις πιο συνηθισμένες εφαρμογές ο κοχλίας ισχύος περιστρέφεται και το παξιμάδι μεταφέρεται με γραμμική κίνηση κατά μήκος του.

Δεν χρησιμοποιούνται σε μετάδοση υψηλής ισχύος λόγω μεγάλων απωλειών ενέργειας λόγω τριβής στα σπειρώματα, αλλά χρησιμοποιούνται σε διακοπτόμενη μετάδοση χαμηλής ισχύος, όπως ρυθμιστές θέσης χαμηλής ακρίβειας.

Γρανάζια – Μειωτήρες

Ο μειωτήρας αποτελείται από ζεύγη συμπλεκόμενων γραναζιών (βαθμίδες) που μεταδίδουν ροπή. Τα γρανάζια εγκαθίστανται σε άξονες, έτσι ώστε τα δόντια των βαθμίδων γραναζιών να εμπλέκονται και το καθένα να κυλά το ένα πάνω στο άλλο στη διάμετρο του αρχικού κύκλου.  Η σχέση μετάδοσης μιας βαθμίδας γραναζιών είναι: i= = = , όπου d1,d2 είναι η διάμετρος του αρχικού κύκλου του κινητήριου και κινούμενου γραναζιού n1,n2 είναι ο αριθμός στροφών του κινητήριου γραναζιού και το Z1,Z2 είναι ο αριθμός δοντιών του κινούμενου γραναζιού.

Για έναν μειωτήρα με πολλές βαθμίδες η συνολική σχέση μετάδοσης θα είναι i ολ= i1 * i2 * i3*…in

Φρένα και συμπλέκτες

Θεωρητικά, τα φρένα και οι συμπλέκτες είναι σχεδόν αδιάκριτα, αν και λειτουργικά οι συμπλέκτες είναι σύνδεσμοι που χρησιμοποιούνται για την εμπλοκή και την απεμπλοκή της μεταδιδόμενης ισχύος μεταξύ δύο αξόνων σύνδεσης που περιστρέφονται με διαφορετικές ταχύτητες σε έναν κοινό άξονα. Η κύρια λειτουργία ενός συμπλέκτη είναι να φέρει και τα δύο στοιχεία σε μια κοινή γωνιακή ταχύτητα.

Ένα φρένο λειτουργεί με παρόμοιο τρόπο, εκτός από το ότι ένα από τα στοιχεία είναι σταθερό, οπότε όταν ενεργοποιείται η κοινή γωνιακή ταχύτητα είναι μηδέν.

Αν και τα φρένα και οι συμπλέκτες είναι γνωστά για την εφαρμογή τους στην αυτοκινητοβιομηχανία, χρησιμοποιούνται επίσης ευρέως σε μηχανές συσκευασίας και τροφοδοσίας, σε ανυψωτικά μηχανήματα και εκσκαφείς.

Συμπλέκτες

Οι μηχανικοί συμπλέκτες μπορούν να ταξινομηθούν και να διακριθούν με διάφορους τρόπους ανάλογα με τον τύπο εμπλοκής, την αρχή λειτουργίας, τον τύπο ενεργοποίησης και τον τρόπο λειτουργίας.

Κρίσιμα πράγματα που πρέπει να ληφθούν υπόψη:

Άνοδος θερμοκρασίας

Μεταδιδόμενη Ροπή

Δύναμη ενεργοποίησης

Απώλεια ενέργειας

Φρένα

Όπως και οι συμπλέκτες, υπάρχουν μηχανικά, υδραυλικά, πνευματικά και ηλεκτρικά φρένα.

Μπορούν να ταξινομηθούν ανάλογα με τη λειτουργία τους:

• Κλείδωμα φρένων, φρένα στάσης
• Δυναμομετρικά φρένα
• Υδραυλικά φρένα
• Ηλεκτρικά φρένα

Μερικοί από τους συνηθισμένους τύπους φρένων:

• Φρένα με σιαγόνες
• Δισκόφρενα
• Φρένα τυμπάνου

Ιμάντες & Τροχαλίες

Οι ιμάντες και οι τροχαλίες χρησιμοποιούνται όταν απαιτείται μετάδοση της κίνησης μεταξύ αξόνων που βρίσκονται σε σχετικά μεγάλη απόσταση. Αποτελούν μία αξιόπιστη και οικονομική λύση για πολλές βιομηχανικές εφαρμογές.

Αλυσίδες & Γρανάζια

Οι αλυσίδες και οι αλυσοτροχοί αποτελούν ιδανική επιλογή όταν απαιτείται μετάδοση υψηλής ροπής με σταθερή σχέση μετάδοσης. Χρησιμοποιούνται ευρέως σε μεταφορικά συστήματα, βιομηχανικές μηχανές και εφαρμογές όπου απαιτείται μεγάλη αξιοπιστία.ογίες ταχύτητας.

Τελικές σκέψεις

Η επιλογή του κατάλληλου συστήματος μετάδοσης κίνησης εξαρτάται από τις απαιτήσεις κάθε εφαρμογής, όπως η απαιτούμενη ροπή, η ταχύτητα λειτουργίας, οι συνθήκες του περιβάλλοντος και το επίπεδο ακρίβειας που απαιτείται.

Παράλληλα, η σωστή εγκατάσταση και η τακτική συντήρηση συμβάλλουν καθοριστικά στη μέγιστη απόδοση, στη μείωση των βλαβών και στην αύξηση της διάρκειας ζωής του εξοπλισμού.

Η ομάδα της ΧΡ. ΜΠΟΖΝΟΣ & ΥΙΟΣ Α.Ε. μπορεί να σας βοηθήσει να επιλέξετε τις κατάλληλες λύσεις μετάδοσης κίνησης, προσαρμοσμένες στις ανάγκες της δικής σας εφαρμογής. Επικοινωνήστε μαζί μας για εξειδικευμένη τεχνική υποστήριξη και ολοκληρωμένες λύσεις βιομηχανικού εξοπλισμού.
