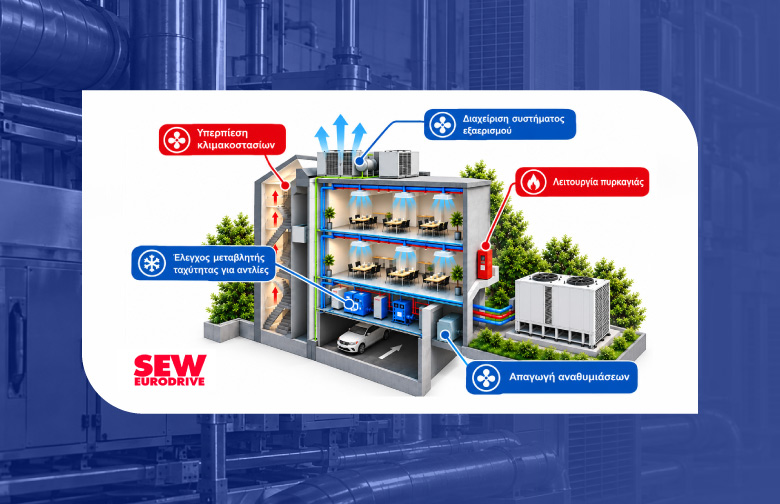

Τα συστήματα HVAC (Heating, Ventilation and Air Conditioning) αποτελούν βασικό κομμάτι της λειτουργίας σύγχρονων κτιρίων και βιομηχανικών εγκαταστάσεων. Ο ρόλος τους δεν περιορίζεται μόνο στη θέρμανση ή την ψύξη ενός χώρου. Περιλαμβάνει τη συνολική διαχείριση του εσωτερικού περιβάλλοντος, από τη θερμοκρασία και την κυκλοφορία του αέρα έως την πίεση, τον εξαερισμό και, ανάλογα με την εφαρμογή, την ποιότητα του αέρα.
Στην πράξη, ένα σύστημα HVAC μπορεί να περιλαμβάνει ανεμιστήρες, αντλίες, μονάδες επεξεργασίας αέρα (AHU), κυκλοφορητές και διαφορετικό ηλεκτρομηχανολογικό εξοπλισμό. Σε πολλές από αυτές τις εφαρμογές, η κίνηση βασίζεται σε ηλεκτροκινητήρες. Ο τρόπος με τον οποίο ελέγχεται η λειτουργία τους επηρεάζει, επομένως, άμεσα τη συμπεριφορά ολόκληρης της εγκατάστασης.
Εδώ αποκτούν ιδιαίτερη σημασία οι μετατροπείς συχνότητας. Οι σειρές MOVITRAC® LTE-B+ και MOVITRAC® LTP-B της SEW-EURODRIVE διαθέτουν λειτουργίες που μπορούν να αξιοποιηθούν σε εφαρμογές ανεμιστήρων και αντλιών, προσφέροντας δυνατότητες όπως energy saving, flying start, PI/PID control και fire/emergency mode.
Μάθετε περισσότερα: Τι είναι ο ηλεκτροκινητήρας και πως λειτουργεί;
Μετατροπείς συχνότητας σε εφαρμογές HVAC: Πώς προσαρμόζεται η λειτουργία στη ζήτηση;
Οι απαιτήσεις ενός HVAC συστήματος δεν παραμένουν σταθερές μέσα στην ημέρα. Η πληρότητα ενός κτιρίου, οι εξωτερικές συνθήκες και το θερμικό φορτίο μπορούν να μεταβάλλουν σημαντικά τις ανάγκες για αέρα ή νερό.
Σε μια απλή εγκατάσταση, ένας ηλεκτροκινητήρας μπορεί να λειτουργεί συνεχώς σε σταθερή ταχύτητα, ακόμη και όταν η πραγματική ζήτηση είναι χαμηλότερη. Με τη χρήση μετατροπέα συχνότητας, αντίθετα, η ταχύτητα μπορεί να μεταβάλλεται ανάλογα με τις ανάγκες της εφαρμογής. Έτσι, ο κινητήρας δεν είναι απαραίτητο να λειτουργεί διαρκώς στην ονομαστική του ταχύτητα. Η λειτουργία του ακολουθεί πιο άμεσα τις μεταβολές του συστήματος, κάτι ιδιαίτερα σημαντικό σε εγκαταστάσεις όπου δεν απαιτείται συνεχώς το 100% της δυναμικότητας.
Έλεγχος ανεμιστήρων με μεταβλητή ταχύτητα
Οι ανεμιστήρες συναντώνται σε πολλές εφαρμογές HVAC: σε συστήματα αερισμού και εξαερισμού, σε μονάδες επεξεργασίας αέρα, αλλά και σε εγκαταστάσεις όπου απαιτείται έλεγχος της πίεσης ή της παροχής αέρα.
Η απαιτούμενη παροχή, όμως, αλλάζει ανάλογα με τις συνθήκες λειτουργίας. Ένα κτίριο, για παράδειγμα, μπορεί να χρειάζεται μεγαλύτερη ανανέωση αέρα κατά τις ώρες αυξημένης χρήσης και αισθητά μικρότερη όταν η πληρότητα μειώνεται.
Ο μετατροπέας συχνότητας επιτρέπει την αντίστοιχη μεταβολή της ταχύτητας του ανεμιστήρα. Με αυτόν τον τρόπο, ο έλεγχος δεν περιορίζεται σε μια απλή λογική εκκίνησης και διακοπής, αλλά μπορεί να ακολουθεί δυναμικά τις πραγματικές απαιτήσεις της εγκατάστασης.
Διαβάστε επίσης: Φρένα ηλεκτροκινητήρων SEW-EURODRIVE: Η καρδιά της ασφάλειας και της απόδοσης
Έλεγχος αντλιών σε συστήματα θέρμανσης και ψύξης
Οι αντλίες αποτελούν επίσης βασικό μέρος πολλών HVAC εγκαταστάσεων. Χρησιμοποιούνται για την κυκλοφορία νερού σε κυκλώματα θέρμανσης και ψύξης, σε συστήματα διανομής θερμικής ενέργειας και σε άλλες υδραυλικές εφαρμογές.
Και εδώ, η ζήτηση μεταβάλλεται. Καθώς αλλάζει το θερμικό φορτίο του κτιρίου μέσα στην ημέρα, μπορεί να διαφοροποιείται αντίστοιχα και η απαιτούμενη παροχή του κυκλώματος.
Η ρύθμιση της ταχύτητας του κινητήρα δίνει τη δυνατότητα στην αντλία να ακολουθεί αυτές τις μεταβολές. Στην τεχνική τεκμηρίωση της SEW-EURODRIVE για εφαρμογές αντλιών περιγράφονται, μεταξύ άλλων, δυνατότητες όπως energy-saving, flying start, standby mode, PID control και fire/emergency mode.
Έλεγχος πίεσης και παροχής μέσω PI/PID
Σε πιο απαιτητικές εφαρμογές, ο στόχος του ελέγχου δεν είναι απαραίτητα να διατηρείται ο κινητήρας σε μια συγκεκριμένη ταχύτητα. Αυτό που ενδιαφέρει μπορεί να είναι μια πραγματική μεταβλητή της εγκατάστασης, όπως η πίεση ή η παροχή.
Για τέτοιες περιπτώσεις μπορούν να αξιοποιηθούν οι ενσωματωμένες λειτουργίες ελέγχου διεργασίας. Στο MOVITRAC® LTE-B+ η SEW-EURODRIVE τεκμηριώνει ενσωματωμένο PI controller, ενώ στην οικογένεια MOVITRAC® LTP-B περιγράφεται ενσωματωμένος PID controller.
Η αρχή λειτουργίας βασίζεται στη σύγκριση δύο τιμών. Από τη μία υπάρχει η επιθυμητή τιμή, το λεγόμενο setpoint. Από την άλλη, η πραγματική τιμή της εγκατάστασης, το feedback, η οποία λαμβάνεται μέσω κατάλληλου αισθητήρα.
Ο ελεγκτής αξιολογεί τη διαφορά ανάμεσα στις δύο και προσαρμόζει ανάλογα την ταχύτητα του κινητήρα. Η ίδια λογική μπορεί να εφαρμοστεί, για παράδειγμα, σε ένα σύστημα άντλησης στο οποίο η πίεση χρησιμοποιείται ως feedback, ώστε η λειτουργία να προσαρμόζεται στις πραγματικές συνθήκες του κυκλώματος.
Fire Mode σε εφαρμογές HVAC: Λειτουργία και απαιτήσεις ασφαλείας
Σε εφαρμογές εξαερισμού και διαχείρισης αέρα, ιδιαίτερο ενδιαφέρον παρουσιάζει η δυνατότητα fire mode ή emergency mode.
Σε περίπτωση πυρκαγιάς, οι προτεραιότητες ενός HVAC συστήματος μπορούν να αλλάξουν σημαντικά. Ανάλογα με τη μελέτη της εγκατάστασης, μπορεί να χρειάζεται να συνεχιστεί η λειτουργία συστημάτων απαγωγής καπνού ή να δημιουργηθούν συγκεκριμένες συνθήκες πίεσης σε χώρους όπως τα κλιμακοστάσια.
Για αυτόν τον λόγο, το fire mode δεν πρέπει να αντιμετωπίζεται ως μια απλή πρόσθετη λειτουργία αυτοματισμού. Σύμφωνα με την τεχνική τεκμηρίωση, όταν ενεργοποιηθεί, ο μετατροπέας μπορεί να αγνοεί κανονικές συνθήκες σφάλματος, εντολές διακοπής ή setpoints και να συνεχίζει τη λειτουργία του κινητήρα βάσει προκαθορισμένων ρυθμίσεων.
Η εφαρμογή του απαιτεί, επομένως, προσεκτικό σχεδιασμό. Η τελική αρχιτεκτονική πρέπει να αποτελεί μέρος της συνολικής μελέτης ασφαλείας και πυροπροστασίας και να διαμορφώνεται σύμφωνα με τα ισχύοντα πρότυπα, τις απαιτήσεις της εγκατάστασης και τις ειδικές συνθήκες του έργου.
Μπορεί να σας ενδιαφέρει: Αντιεκρηκτικοί Ηλεκτροκινητήρες – Όλα όσα πρέπει να γνωρίζετε
Ενεργειακή αποδοτικότητα μέσω ελέγχου μεταβλητής ταχύτητας
Ένα ακόμη σημαντικό χαρακτηριστικό της χρήσης μετατροπέων συχνότητας σε εφαρμογές HVAC είναι η δυνατότητα λειτουργίας του εξοπλισμού ανάλογα με την πραγματική ζήτηση.
Σε ανεμιστήρες και αντλίες η απαιτούμενη παροχή μπορεί να αλλάζει σημαντικά μέσα στην ημέρα. Συνεπώς, η συνεχής λειτουργία ενός κινητήρα στην ονομαστική του ταχύτητα δεν ανταποκρίνεται πάντα στις ανάγκες της εγκατάστασης.
Ο συνδυασμός μεταβλητής ταχύτητας, κατάλληλου ελέγχου της διεργασίας και λειτουργιών εξοικονόμησης ενέργειας επιτρέπει τη διαμόρφωση της λειτουργίας με βάση το εκάστοτε φορτίο. Η SEW-EURODRIVE διαθέτει αντίστοιχες energy-saving λειτουργίες στις λύσεις της για ανεμιστήρες και αντλίες.
Ωστόσο, η πραγματική ενεργειακή εξοικονόμηση δεν εξαρτάται αποκλειστικά από την παρουσία ενός inverter. Επηρεάζεται από το σημείο λειτουργίας, την καμπύλη του ανεμιστήρα ή της αντλίας, το υδραυλικό ή αεροδυναμικό δίκτυο, τα χαρακτηριστικά του κινητήρα και συνολικά από τον σχεδιασμό της εγκατάστασης.
Για αυτό, η ενεργειακή απόδοση πρέπει να αξιολογείται ως μέρος του συνολικού συστήματος και όχι απομονωμένα σε επίπεδο ενός μόνο εξαρτήματος.
Πώς να επιλέξετε τον κατάλληλο μετατροπέα συχνότητα για ένα HVAC σύστημα;
Παρότι πολλά HVAC συστήματα λειτουργούν με παρόμοιες αρχές, δεν έχουν όλα τις ίδιες τεχνικές απαιτήσεις. Η σωστή επιλογή μετατροπέα συχνότητας πρέπει να γίνεται με βάση τα χαρακτηριστικά της συγκεκριμένης εφαρμογής και όχι μόνο την ονομαστική ισχύ του εξοπλισμού.
Μεταξύ των βασικών παραμέτρων που πρέπει να εξεταστούν είναι:
- η ισχύς και τα χαρακτηριστικά του ηλεκτροκινητήρα,
- το είδος και η συμπεριφορά του φορτίου,
- η απαιτούμενη περιοχή ταχύτητας,
- η επιθυμητή μέθοδος ελέγχου,
- τα διαθέσιμα αναλογικά και ψηφιακά σήματα,
- η ανάγκη επικοινωνίας με ανώτερο σύστημα αυτοματισμού.
Οι σειρές MOVITRAC® της SEW-EURODRIVE μπορούν να χρησιμοποιηθούν σε διαφορετικές κατηγορίες HVAC εφαρμογών, με την τεχνική τεκμηρίωση του κατασκευαστή να περιγράφει ειδικά τη χρήση τους σε ανεμιστήρες και αντλίες, καθώς και λειτουργίες όπως energy saving, flying start, PI/PID control και fire/emergency mode.
Παράλληλα, ο ρόλος ενός μετατροπέα δεν περιορίζεται απαραίτητα στη ρύθμιση των στροφών. Μπορεί να ενταχθεί σε μια ευρύτερη αρχιτεκτονική ελέγχου, να λαμβάνει δεδομένα από αισθητήρες, να εκτελεί ελέγχους διεργασίας και να ανταλλάσσει πληροφορίες με συστήματα αυτοματισμού μέσω αναλογικών ή ψηφιακών σημάτων και δικτύων επικοινωνίας.
Η επιλογή, η παραμετροποίηση και η ενσωμάτωση του εξοπλισμού πρέπει, επομένως, να βασίζονται τόσο στις ανάγκες του κινητήρα και του φορτίου όσο και στις απαιτήσεις της συνολικής διεργασίας. Σε κάθε περίπτωση, η τεχνική τεκμηρίωση του κατασκευαστή αποτελεί απαραίτητη βάση για τον σωστό σχεδιασμό της εφαρμογής.
Διαβάστε επίσης: Μέρη Ηλεκτροκινητήρα – Μοτέρ: Χαρακτηριστικά & πλεονεκτήματα
Ολοκληρωμένες λύσεις για εφαρμογές HVAC από τη ΧΡ. ΜΠΟΖΝΟΣ & ΥΙΟΣ Α.Ε.
Η επιλογή του κατάλληλου εξοπλισμού σε ένα HVAC σύστημα προϋποθέτει καλή κατανόηση της εφαρμογής. Διαφορετικός κινητήρας, φορτίο ή τρόπος ελέγχου μπορεί να δημιουργεί διαφορετικές απαιτήσεις, γι’ αυτό και η τεχνική υποστήριξη αποτελεί σημαντικό μέρος της διαδικασίας επιλογής.
Η ΧΡ. ΜΠΟΖΝΟΣ & ΥΙΟΣ Α.Ε. αποτελεί επίσημο συνεργάτη της SEW-EURODRIVE για περισσότερα από 70 έτη, έχοντας μακρόχρονη εμπειρία στις λύσεις κίνησης και αυτοματισμού.
Με έμπειρο και πλήρως εκπαιδευμένο προσωπικό, η εταιρεία μπορεί να αξιολογήσει τις ιδιαίτερες απαιτήσεις κάθε εφαρμογής και να προτείνει την κατάλληλη λύση, λαμβάνοντας υπόψη τα χαρακτηριστικά του κινητήρα, του φορτίου και της συνολικής εγκατάστασης.
Με αυτόν τον τρόπο, η επιλογή του μετατροπέα συχνότητας δεν αντιμετωπίζεται ως μια μεμονωμένη αγορά εξοπλισμού, αλλά ως μέρος του συνολικού σχεδιασμού και της ασφαλούς ενσωμάτωσης της λύσης στο HVAC σύστημα.
Βιβλιογραφία
- SEW-EURODRIVE GmbH & Co KG, MOVITRAC® LTE-B+ – Operating Instructions / Technical Documentation.
- SEW-EURODRIVE GmbH & Co KG, MOVITRAC® LTE-B+ – Fans and Pumps.
- SEW-EURODRIVE GmbH & Co KG, MOVITRAC® LTP-B – Operating Instructions.
- SEW-EURODRIVE GmbH & Co KG, MOVITRAC® LTP-B – Product Information.
- SEW-EURODRIVE GmbH & Co KG, MOVITRAC® LTP-B – PID Controller.
SEW-EURODRIVE GmbH & Co KG, MOVITRAC® LTE-B+ – Fire Mode / Emergency Mode.
